| Параметр |
Значение |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ |
| Число каналов |
2/4 |
| Полоса пропускания (-3 дБ) |
0…100 МГц |
| Огранич. полосы пропуск. |
20 МГц |
| Коэф. отклонения (Коткл.) |
1 мВ/дел…10 В/дел |
| Погрешность установки Коткл. |
± 3 % |
| Диапазон уст. смещения |
± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел) |
| Время нарастания |
≤ 3,5 нс |
| Входной импеданс |
1 МОм (± 2 %) / 16 пФ |
| Макс. входное напряжение |
300 Вскз Кат I |
| Математика |
+, -, х; БПФ на участке 1 МБ (дБ или мВ с.к.з) |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
| Коэф. развертки (Кразв.) |
5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. |
± 0,005 % |
| Режимы работы |
Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y |
| СИНХРОНИЗАЦИЯ |
| Источники синхросигнала |
Любой из каналов, внешний (толь 2 кан. мод.) |
| Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине |
| Связь входа синхронизации |
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
| Чувствительность синхр |
1 дел |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ |
| Разрешение по вертикали |
8 бит |
| Макс. частота дискретизации |
1 ГГц |
| Интерполяция |
SinX/x |
| Длина записи |
10 МБ/канал |
| Режимы работы |
Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн |
| КУРСОРНЫЕ ИЗМЕРЕНИЯ |
| Функции |
ΔU; ΔT; 1/ΔT |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ |
| Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали |
f; T; t нарастания; t среза; +т; -т; коэф. заполнения (%), фаза |
| Измерение задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ |
| Интерфейс |

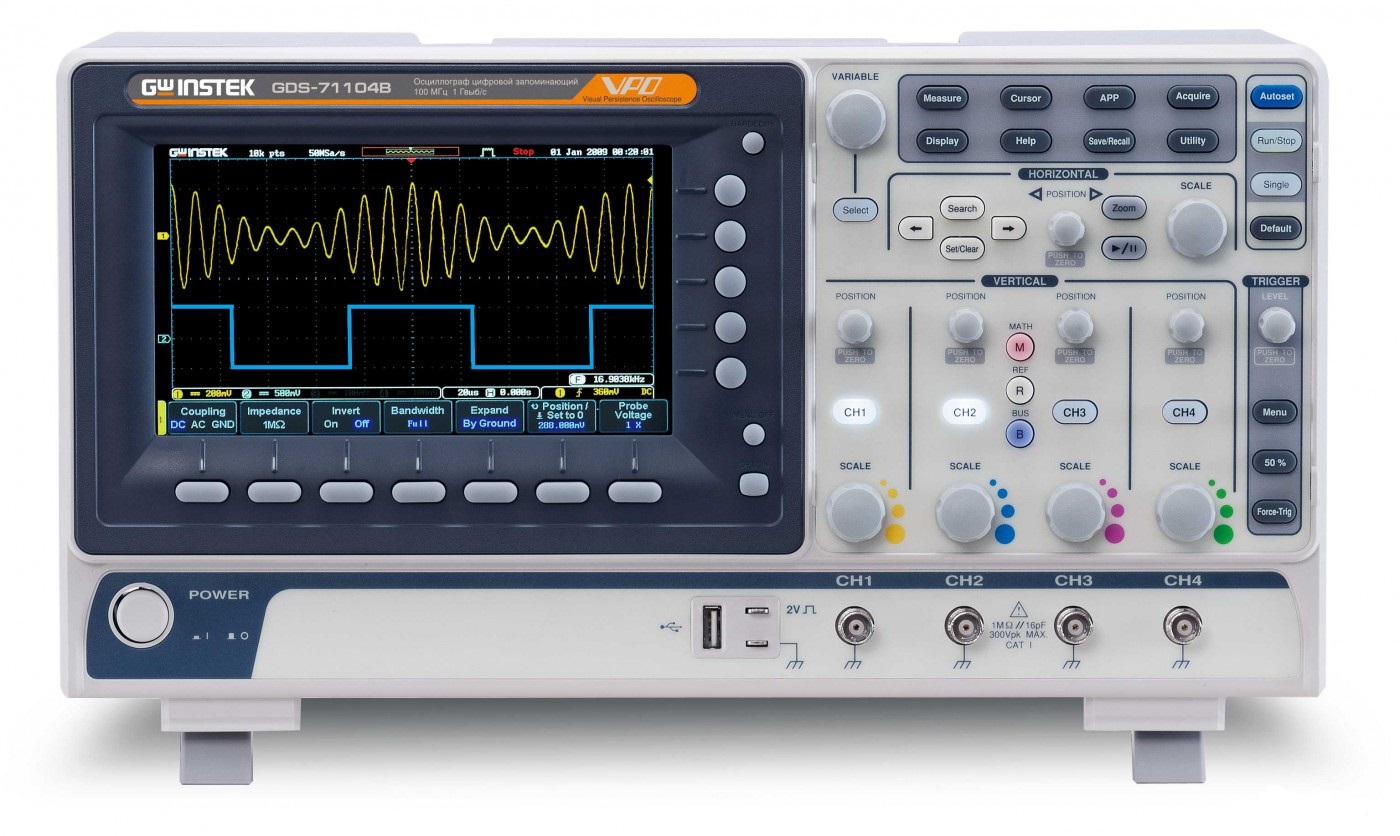

USB, LAN (только для GDS-71074B, GDS-71104B) |
| Автоустановка |
В/дел, с/дел, параметры синхросигнала |
| Технология VPO |
Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 50.000 раз в сек. |
| Режим X-Y |
Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
| Внутренняя память |
Запись/считывание: 24 осциллограммы; 20 профилей |
| ОБЩИЕ ДАННЫЕ |
| ЖК-дисплей |
Цветной (TFT) WVGA, диагональ 17,8 см, 8х10 дел (разреш. 800х480) |
| Напряжение питания |
100…240 В, 48…63 Гц (автовыбор) |
| Габариты |
380×208×127 мм |
| Вес |
2,8 кг |
